最終效果

1、首先把下面的電熱水壺素材保存到本機，打開PS軟件后再打開保存的素材。

2、素材圖片拍攝的不是很好，周圍環境復雜，金屬部分非常雜亂，同時帶有很多環境色。這種產品效果用調色或微調是很難修好的，需要重新繪制。

處理的第一步調整透視，看似拍攝很正的產品圖片，或多或少會有一點角度偏差，產品可能不是很正，需要微調，按Ctrl + R 調出標尺。

3、在標尺上用鼠標拉出參照線，參照線可以視產品機構拉出若干參照線，這里只有四條，如下圖。

4、在參照線對比下我們就可以容易分辨哪里角度不對，尤其是對稱產品，邊緣跟參照線距離一樣，不一樣就可能有偏差，如下圖。

5、按Ctrl + J 把背景圖層復制一層，按Ctrl + T 變形，稍微旋轉一下角度，把產品調正，然后回車確定。

6、調好后把背景填充白色，如下圖。

7、新建一個組命名為“分層圖”。

8、下面來繪制產品結構分層圖，這一步比較重要，可以根據產品各部分結構不同，選擇用橢圓或鋼筆工具來繪制，每一個獨立的結構分一個圖層，并用不同的顏色來標識方便后面調用，過程如下圖。

分層圖繪制好后，調整一下整體和局部位置，看上去細膩自然。

9、可以把原產品隱藏，觀察各部分結構是不是合理，預覽沒問題就可以進行下一步操作。

10、在分層組里面載入底座部分的選區，如下圖。

11、在背景圖層上面新建一個組，然后添加圖層蒙版。

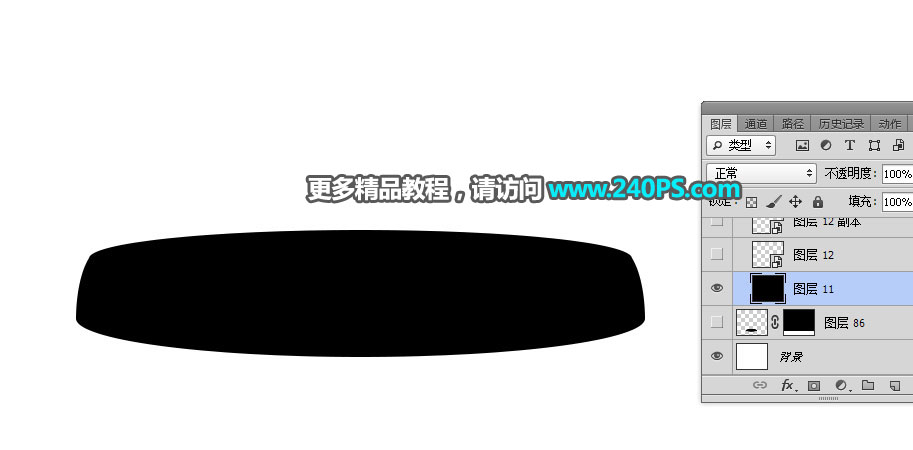

12、在組里新建一個圖層，填充黑色，這時候可以把分層組隱藏，如下圖。

13、在組里新建一個圖層，用鋼筆工具勾出下圖所示的選區，填充淡灰色#f0f0f0，按Ctrl + D 取消選區。

14、在當前圖層縮略圖后面鼠標右鍵選擇“轉換為智能對象”。

15、選擇菜單：濾鏡 > 模糊 > 高斯模糊，半徑設置為50，確定后就得到底座右側中間高光。

16、按Ctrl + J 把當前圖層復制一層。

17、選擇菜單：編輯 > 變換 > 水平翻轉，然后用移動工具拖到左側中間，過程如下圖。

18、按Ctrl + J 把當前圖層復制一層，用移動工具移到左側邊緣，然后同樣的方法復制一層，移到右側邊緣，過程如下圖。

19、在分層組里面載入底座頂部面的選區如下圖。

20、在底座組的最上面新建一個圖層，填充黑色，按Ctrl + D 取消選區。

21、新建一個圖層，按Ctrl + Alt + G 創建剪切蒙版，然后同樣的方法給左右兩側加上高光，如下圖。

22、新建一個圖層，用鋼筆勾出底部的暗部選區，羽化3個像素后填充黑色，按Ctrl + D 取消選區，如下圖。

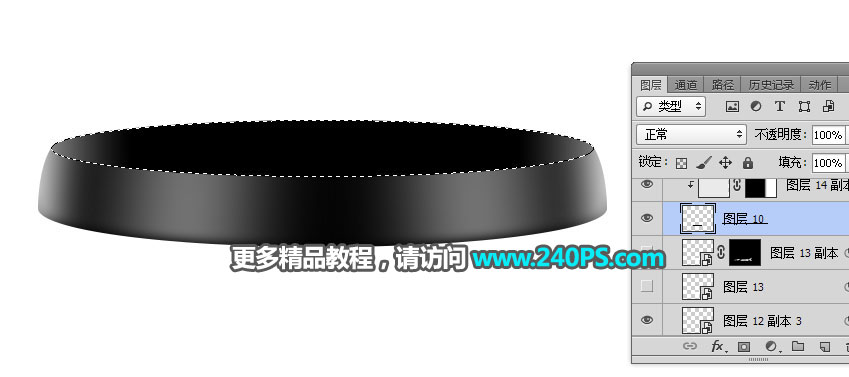

23、載入底座頂部面的選區，如下圖。

24、在當前圖層下面新建一個圖層，填充白色，然后取消選區。

25、選擇菜單：濾鏡 > 模糊 > 高斯模糊，半徑設置為10，如下圖。

26、底座部分基本完成，有不滿意的部分可以微調一下。

27、載入底座上面結構的選區，如下圖。

28、在底座組上面新建一個組，然后添加蒙版，在組里新建一個圖層，填充黑色。

29、同樣的方法給這一部分添加高光和暗部，過程如下圖。

30、載入金屬殼部分的選區。

31、新建組，添加蒙版，在組里新建一個圖層，填充灰色#cacaca，如下圖。

32、同樣的方法制作暗部和高光，過程如下圖。

33、其它結構部分的制作方法一樣，過程如下圖。

最終效果
